Bộ chuyển đổi tín hiệu Video 2110 IP Converter 3x3G

Chuyển đổi thiết bị SDI của bạn sang hệ thống video IP 2110!

Blackmagic 2110 IP Converter 3x3G mới cho phép bạn chuyển đổi 3 thiết bị 3G-SDI riêng biệt sang hệ thống video 2110 IP. Đó là nhờ kết nối Ethernet 10G của nó có thể xử lý 3 kênh video riêng biệt cùng lúc. Ngoài ra, mỗi kênh có đầu vào SDI và đầu ra SDI độc lập, vì vậy bạn thậm chí có thể kết nối với 6 thiết bị SDI hoàn toàn khác nhau! Tất cả đầu vào 3G-SDI đều có đầu ra vòng lặp để bạn có thể cài đặt bộ chuyển đổi theo hàng trong các hệ thống SDI hiện có. Ngoài ra còn có một đầu ra tham chiếu, được định thời cho đồng hồ PTP 2110! Blackmagic 2110 IP Converter 3x3G có bảng điều khiển phía trước trang nhã với màn hình LCD màu để theo dõi, menu và chẩn đoán. Bạn thậm chí có thể định tuyến đầu vào IP từ bảng điều khiển!

Đầu ra 3G-SDI chuyên nghiệp với âm thanh nhúng 16 kênh

Giá đỡ cho cài đặt vào hệ thống phát sóng

Blackmagic 2110 IP Converter 3x3G được thiết kế để tích hợp bất kỳ thiết bị 3G-SDI nào vào hệ thống phát sóng IP 2110. Thiết kế giá đỡ của nó có nghĩa là nó có thể được lắp đặt trong giá đỡ thiết bị ngay bên cạnh thiết bị bạn đang chuyển đổi. Giá đỡ đa năng cho phép bạn lắp đặt tối đa 3 thiết bị Blackmagic 2110 IP Converter 3x3G cạnh nhau để có tổng cộng 9 kênh đầu vào và đầu ra riêng biệt trong một thiết bị giá đỡ. Chúng cũng có thể được quản lý từ xa qua Ethernet. Với việc chuyển đổi sang và từ 3G-SDI trong cùng một thiết bị, nó có thể xử lý nhiều loại thiết bị. Chỉ cần thêm một Blackmagic 2110 IP Converter 3x3G vào các bộ chuyển đổi sản xuất trực tiếp, bộ ghi đĩa, máy chủ phát lại, bộ xử lý phát trực tuyến, v.v.

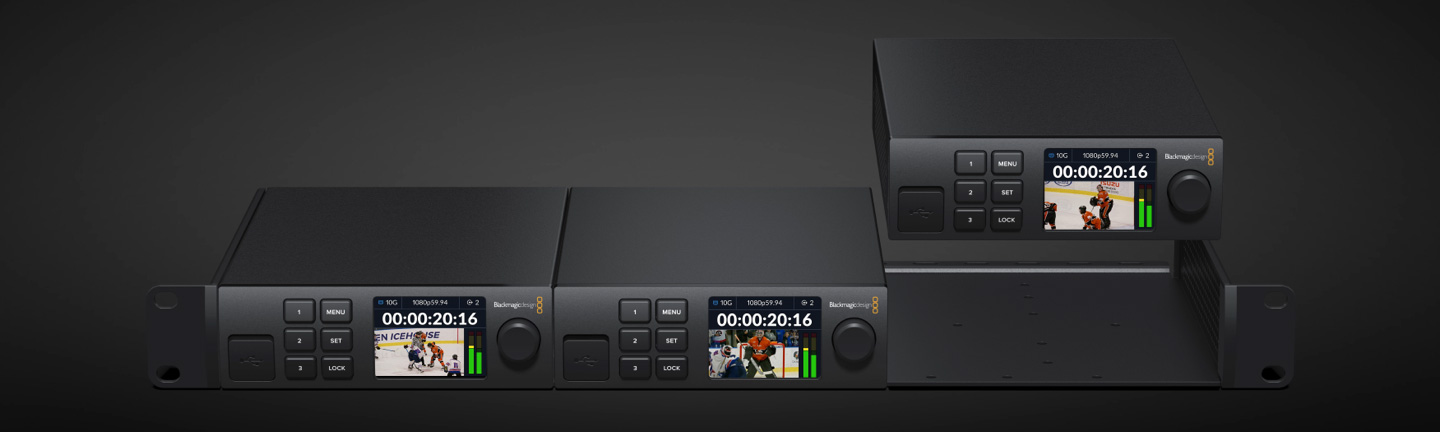

Giá đỡ nhỏ gọn thiết kế có thể gắn kết

Không giống như sử dụng một loạt các bộ chuyển đổi mini, Blackmagic 2110 IP Converter 3x3G có thể gắn trên giá và bao gồm một bảng điều khiển phía trước với màn hình LCD, vì vậy bạn có thể đi lên và thay đổi cài đặt bất kỳ lúc nào! Màn hình LCD phía trước cũng có lợi ích là cho phép giám sát video trực tiếp tất cả các kênh đầu vào và đầu ra. Ngoài ra, màn hình LCD bao gồm các công cụ chẩn đoán mạng để hỗ trợ chẩn đoán các sự cố trong các hệ thống phát sóng IP 2110 phức tạp. Màn hình LCD cũng bao gồm các menu định tuyến để chọn nguồn IP cho từng đầu ra 3G-SDI. Nó giống như một bộ định tuyến mini! Với khả năng làm mát dựa trên quạt hoạt động, các bộ chuyển đổi sẽ luôn mát mẻ, ngay cả khi giá được gắn cạnh nhau. Để dự phòng, bạn cũng nhận được cả nguồn điện AC và PoE + Ethernet!

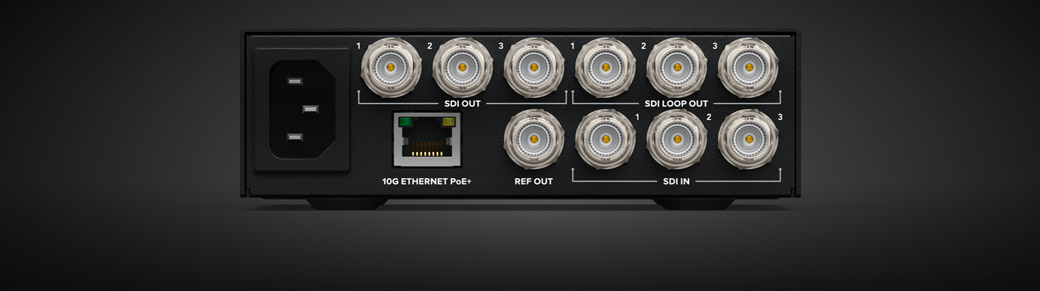

Kết nối với bất kỳ thiết bị 3G‑SDI

Blackmagic 2110 IP Converter bao gồm 3 đầu ra 3G-SDI và 3 đầu vào 3G-SDI với đầu ra vòng lặp. Ngoài ra, kết nối Ethernet 10G hỗ trợ 3 kênh đầu vào và 3 kênh đầu ra cùng một lúc. Các kênh độc lập nên chúng có thể là các tiêu chuẩn video hoàn toàn khác nhau! Mỗi đầu vào 3G-SDI đều có tính năng đồng bộ hóa lại, vì vậy bạn có thể kết nối bất kỳ nguồn SDI nào và video đầu vào sẽ tự động được định thời lại theo đồng hồ 2110 PTP. Ngoài ra, có một đầu ra tham chiếu để bạn có thể khóa thiết bị SDI bên ngoài với đồng hồ PTP 2110 nếu bạn không muốn sử dụng đồng bộ hóa lại. Blackmagic 2110 IP Converter loại bỏ cục gạch nguồn gây phiền nhiễu vì nó có nguồn điện AC 100-240V cũng như PoE+ trên cổng Ethernet 10G.

Ethernet 10G cho nhiều người kênh IP SMPTE 2110

Blackmagic 2110 IP Converter tuân thủ tiêu chuẩn SMPTE ST2110 dành cho video IP, tiêu chuẩn này chỉ định việc truyền tải, đồng bộ hóa và mô tả video, âm thanh và dữ liệu phụ trợ qua các mạng IP được quản lý để phát sóng. Nó cũng có thể đồng bộ lại đầu vào SDI với đồng hồ PTP thông thường hoặc thiết bị bên ngoài có thể khóa với đầu ra tham chiếu cũng được tạo từ đồng hồ PTP. Blackmagic 2110 IP Converter hỗ trợ video không nén SMPTE-2110-20, định hình/thời gian lưu lượng SMPTE-2110-21, âm thanh SMPTE-2110-30 và SMPTE-2110-40 cho dữ liệu phụ trợ. Thêm vào đó, Blackmagic 2110 IP Converter hỗ trợ phát đa hướng, đây là một cách hiệu quả để phân phối video, âm thanh và dữ liệu từ một nguồn duy nhất đến nhiều đích.

Bao gồm giao thức NMOS để xây dựng bộ định tuyến ảo

Blackmagic 2110 IP Converter hỗ trợ các thông số kỹ thuật giao diện NMOS để tất cả các thiết bị video 2110 IP có thể hoạt động cùng nhau như một bộ định tuyến ảo lớn. Plus Videohub Smart Control có thể định tuyến các nguồn đến các đích trên mạng IP 2110 vì nó có thể hoạt động như một bộ điều khiển NMOS. Đặc tả giao diện NMOS mô tả cách các thiết bị SMPTE 2110 như DeckLink IP được phát hiện và kiểm soát trên mạng IP. Blackmagic 2110 IP Converter hỗ trợ IS-04 để khám phá và đăng ký các thiết bị video IP và IS-05 để quản lý kết nối giữa các thiết bị video IP. Điều này có nghĩa là bạn có thể tạo kết nối giữa nguồn và đích giống như bộ định tuyến SDI truyền thống!

Hỗ trợ quản trị từ xa cho cài đặt và cập nhật

Khi bạn có nhiều thiết bị được cài đặt trên khắp các hệ thống phát sóng phức tạp, việc quản lý thiết bị từ xa là rất quan trọng để chẩn đoán sự cố, thay đổi cài đặt và nâng cấp phần mềm. Có thể tải xuống tiện ích Blackmagic Converter miễn phí để bạn có thể cập nhật phần mềm chuyển đổi và thay đổi cài đặt. Ngoài ra, nó có sẵn trên cả Mac và Windows. Phần mềm có thể được kết nối trực tiếp với cổng USB trên bảng điều khiển phía trước hoặc để quản trị từ xa, bạn có thể kết nối qua kết nối Ethernet và mạng IP của mình. Điều này có nghĩa là trong các cơ sở lớn, bạn có thể cập nhật tất cả phần mềm chuyển đổi từ một máy tính. Thật tuyệt khi các bộ chuyển đổi được đặt bên ngoài!

Hỗ trợ tất cả SD và Định dạng HD lên tới 1080p60!

Kết nối 3G-SDI của Blackmagic 2110 IP Converters hỗ trợ cả chuẩn video SD và HD. Điều này có nghĩa là nó có thể kết nối thiết bị phát sóng SDI hiện tại của bạn với cơ sở hạ tầng dựa trên IP mới. Ở định nghĩa tiêu chuẩn, Blackmagic 2110 IP Converter hỗ trợ cả hai tiêu chuẩn 525i59.94 và 625i50. Ở độ phân giải cao, Blackmagic 2110 IP Converter hỗ trợ tất cả các tiêu chuẩn video 720p lên đến 720p60, tất cả các tiêu chuẩn xen kẽ 1080 lên đến 1080i60 và tất cả các tiêu chuẩn 1080p lên đến 1080p60. Ngoài ra, không có thay đổi phức tạp nào vì mỗi kênh chuyển đổi sẽ chuyển ngay sang một tiêu chuẩn video mới hoàn toàn độc lập với nhau. Điều này có nghĩa là bạn có thể chạy 3 tiêu chuẩn video khác nhau cùng một lúc!

Nhận đúng 10 bit chất lượng video phát sóng

Blackmagic 2110 IP Converter được thiết kế để hỗ trợ video chất lượng cao nhất. 10-bit là tiêu chuẩn truyền hình được sử dụng phổ biến nhất vì màu sắc có thể được thể hiện với độ chính xác gấp 4 lần so với video 8-bit. Chỉ làm việc với video 10-bit sẽ đảm bảo tất cả hình ảnh là một pixel hoàn hảo để truyền pixel của nguồn SDI ban đầu, vì vậy bạn luôn làm việc với chất lượng tuyệt đối cao nhất có thể. Điều này có nghĩa là bạn không bị mất bất kỳ chất lượng nào, vì vậy bạn luôn có được phím màn hình xanh sắc nét nhất, tiêu đề sắc nét hoàn hảo và hiệu chỉnh màu vượt trội! Ngoài ra, Blackmagic 2110 IP Converter bao gồm SDI re-clocking để tất cả các thiết bị trong phòng thu của bạn nhận được tín hiệu được tái tạo với độ rung SDI rất thấp.

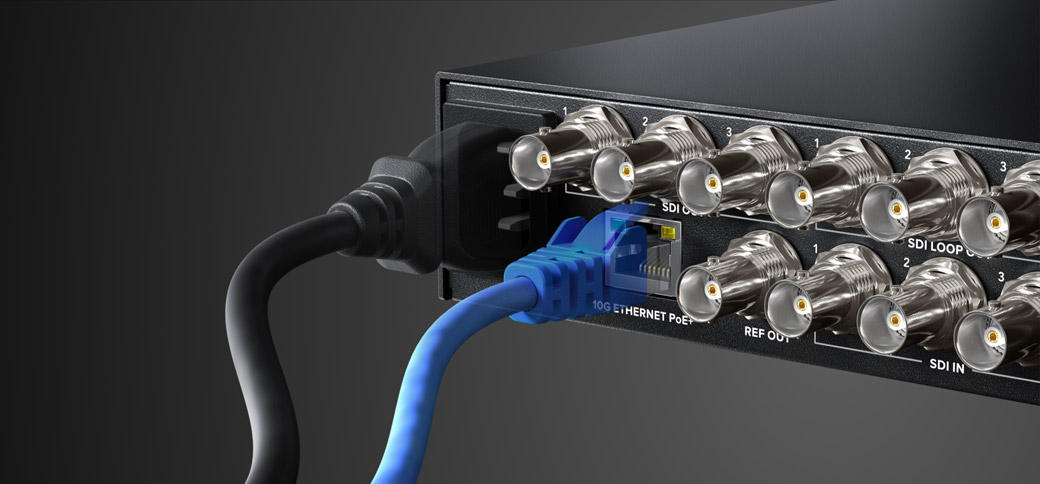

Năng lượng linh hoạt và dự phòng

Thiết kế có thể gắn trên giá của Blackmagic 2110 IP Converter 3x3G bao gồm một nguồn điện AC tích hợp, do đó bạn không cần phải sử dụng các cục nguồn bên ngoài lộn xộn! Chỉ cần cắm nó vào bất kỳ ổ cắm điện AC nào! Nguồn điện quốc tế hoạt động tự động từ 100 đến 240V AC nên bạn có thể sử dụng ở bất cứ đâu trên thế giới. Ngoài ra, Blackmagic 2110 IP Converter 3x3G bao gồm cả kết nối nguồn AC và PoE+. Bộ chuyển đổi cũng có thể được cấp nguồn từ kết nối Ethernet nếu bạn đã kết nối nó với bộ chuyển đổi Ethernet hỗ trợ cấp nguồn qua Ethernet. Với PoE+, bộ chuyển đổi sẽ vẫn hoạt động, ngay cả khi không cắm cáp AC! Tuy nhiên, điều này có nghĩa là PoE+ cung cấp một nguồn năng lượng dự phòng tuyệt vời!

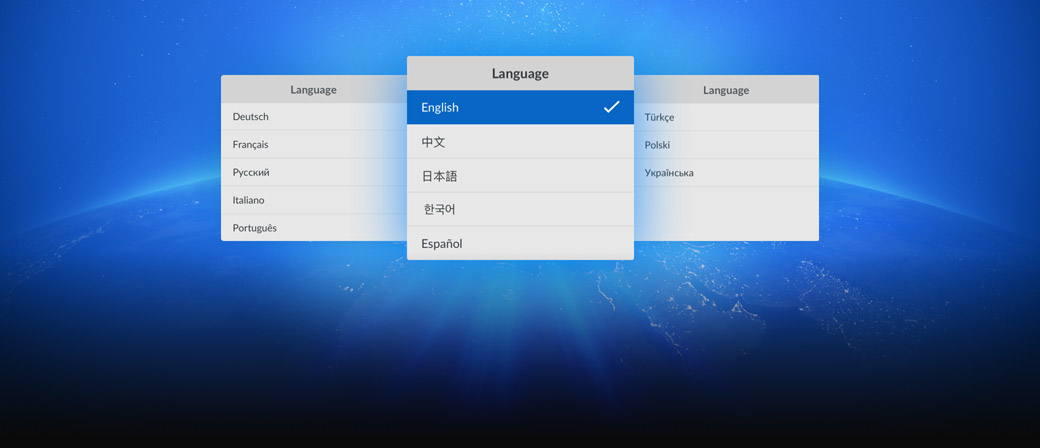

Bản địa hóa cho13 ngôn ngữ phổ biến

Blackmagic 2110 IP Converter 3x3G hỗ trợ nhiều ngôn ngữ trong menu để bạn có thể tùy chỉnh nó theo ngôn ngữ bạn muốn. Bạn nhận được hỗ trợ cho các ngôn ngữ tiếng Anh, tiếng Trung, tiếng Nhật, tiếng Hàn, tiếng Tây Ban Nha, tiếng Đức, tiếng Pháp, tiếng Nga, tiếng Ý, tiếng Bồ Đào Nha, tiếng Thổ Nhĩ Kỳ, tiếng Ba Lan và tiếng Ukraina. Chỉ cần vào menu cài đặt bảng điều khiển phía trước để thay đổi ngôn ngữ, ngoài ra, bạn luôn có thể chuyển sang ngôn ngữ khác bất cứ lúc nào trong tương lai. Khi một ngôn ngữ được chọn, các menu trên tất cả các màn hình LCD sẽ thay đổi thành ngôn ngữ đã chọn. Hỗ trợ nhiều ngôn ngữ có nghĩa là Blackmagic 2110 IP Converter 3x3G hoàn hảo để cài đặt vào các hệ thống sản xuất trực tiếp di động có thể được vận chuyển để thực hiện các công việc trên toàn thế giới!

Connections

SDI Inputs

SDI Loop Outputs

SDI Outputs

SDI Audio Inputs

16 channels embedded audio.

SMPTE 2110 Input / Output

10G Ethernet supports 3 x video input channels and 3 x video output channels each up to 1080p60 and up to 16 channels of embedded audio plus ancillary data.

10G Ethernet Port

1 x 10Gb/s PoE+ RJ‑45 connector supports 10/100/1000/10G BASE-T.

Reference Output

Tri-Sync or Black Burst.

Computer Interface

USB-C for updates, configuration and control.

Video Standards

SD Video Standards

525i59.94 NTSC, 625i50 PAL

HD Video Standards

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59, 1080p59.94, 1080p60

SDI Compliance

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and level B, ITU-R BT.656, ITU-R BT.601.

SDI Metadata Support

RP 188/SMPTE 12M-2 and closed captioning.

Audio Sampling

Television standard sample rate of 48 kHz and 24 bit.

Color Precision

8, 10 RGB 4:4:4 in all modes up to 1080p30 and 8, 10-bit YUV 4:2:2 in all modes.

Color Space

REC 601, REC 709

IP Video Compliance

SMPTE 2110-20 (Uncompressed Video)

IGMP v2

SMPTE 2110-21 (Traffic Shaping)

Sender: Narrow

Receiver: Narrow, Wide Synchronous, Asynchronous

SMPTE 2110-30 (PCM)

Audio Conformance level: Level C

SMPTE 2110-40 (Ancillary Data)

Full access to entire SMPTE ancillary data stream. Includes RP 188/SMPTE 12M-2, closed captioning and HDR static metadata.

Precision Time Protocol

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

NMOS IS-04 Discovery and Registration

v1.3.2

Peer-to-peer via mDNS/DNS-SD

NMOS IS-05 Connection Management

v1.1.2

NMOS BCP-002-01

Natural Grouping

NMOS BCP-004-01

Receiver capabilities

Control

Built in Control Panel

6 buttons with spin knob control and 2.2 inch color display for device control and menu settings.

External Control

RJ-45 10Gb/s Ethernet and USB-C.

Display

Built in 2.2 inch LCD for video, video standard, audio and timecode monitoring plus menu settings.

Physical Specifications

Operating Systems

Mac 12.0 Monterey,
Mac 13.0 Ventura or later.

Windows 10, 64-bit.
Windows 11.

Power Requirements

Power Supply

1 x Internal 100 - 240V AC 50/60Hz.

Power Inputs

1 x IEC C14 socket for AC power.

1 x RJ45 Ethernet connector for power from PoE power supplies.

Power Usage

TBA

Environmental Specifications

Operating Temperature

5° to 40 ° C (32° to 104° F)

Storage Temperature

-20° to 60° C (-4° to 140° F)

Relative Humidity

0% to 90% non-condensing

What's Included

Blackmagic 2110 IP Converter 3x3G

Welcome wallet with QR code for software download
