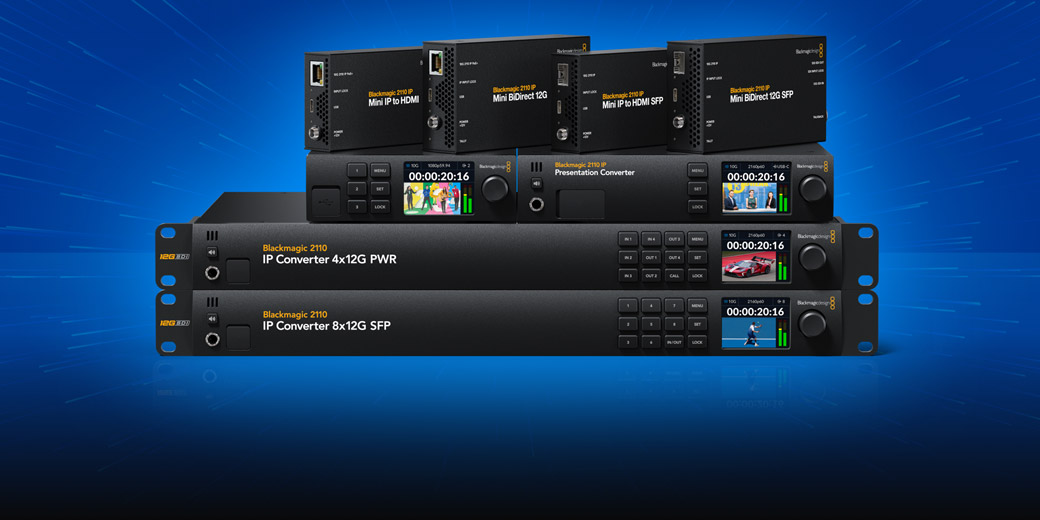

Blackmagic Design có nhiều loại sản phẩm video IP SMPTE-2110, bao gồm bộ chuyển đổi, màn hình video, màn hình âm thanh và thậm chí cả máy ảnh! Ngoài ra, họ còn hỗ trợ Ultra HD sử dụng Ethernet 10G chi phí thấp! Hầu hết các mẫu bộ chuyển đổi đều là hai chiều, vì vậy chúng rất lý tưởng để sử dụng trên máy ảnh khi bạn cần quay lại chương trình bổ sung! Các mẫu giá đỡ có thiết kế trang nhã với màn hình LCD màu để theo dõi, menu và chẩn đoán. Tất cả các kiểu máy đều tuân thủ tiêu chuẩn SMPTE ST-2110 cho video IP, bao gồm đồng hồ PTP và thậm chí hỗ trợ NMOS để bạn có thể tạo kết nối bằng bảng điều khiển bộ định tuyến video. Mẫu Blackmagic 2110 IP Converter 3x3G thậm chí còn bao gồm đầu ra video tham chiếu, được tính giờ theo đồng hồ PTP 2110!
Bộ chuyển đổi IP Blackmagic 2110 được thiết kế để tích hợp thiết bị SDI vào hệ thống phát sóng IP 2110. Các mẫu giá đỡ có thể được lắp vào giá đỡ thiết bị ngay bên cạnh thiết bị bạn đang chuyển đổi. Tuy nhiên, với Blackmagic Studio Camera, Blackmagic Audio Monitor 12G G3 và SmartView 4K G3, bạn có thể xây dựng hầu hết hệ thống SMPTE-2110 mà không cần bộ chuyển đổi! Ngoài ra, hầu hết các sản phẩm video IP Blackmagic SMPTE-2110 đều có thể được cấp nguồn từ xa! Nhưng việc thêm bộ chuyển đổi có nghĩa là bạn sẽ có được một cách chuyển đổi tất cả thiết bị video của mình sang SMPTE-2110 với chi phí thấp. Chỉ cần thêm Blackmagic 2110 IP Converter vào bộ chuyển đổi sản xuất trực tiếp, đầu ghi đĩa, bộ xử lý phát trực tuyến, máy ảnh, TV, v.v.
Các sản phẩm IP của Blackmagic 2110 tuân thủ tiêu chuẩn SMPTE ST-2110 cho video IP, tiêu chuẩn này chỉ định việc truyền tải, đồng bộ hóa và mô tả dữ liệu video, âm thanh và phụ trợ 10 bit qua mạng IP được quản lý để phát sóng. Nó cũng có thể đồng bộ lại các đầu vào SDI với đồng hồ PTP thông thường hoặc thiết bị bên ngoài có thể khóa với đầu ra tham chiếu cũng được tạo từ đồng hồ PTP. Các sản phẩm IP của Blackmagic 2110 hỗ trợ video không nén SMPTE-2110-20, định hình/định thời lưu lượng SMPTE-2110-21, âm thanh SMPTE-2110-30 và SMPTE-2110-40 cho dữ liệu phụ trợ. Ngoài ra, các sản phẩm IP Blackmagic 2110 còn hỗ trợ multicast, đây là một cách hiệu quả để phân phối video, âm thanh và dữ liệu từ một nguồn duy nhất đến nhiều đích.
Bộ chuyển đổi IP Blackmagic 2110 có sẵn ở các mẫu có đầu nối RJ-45 cho cáp đồng Cat6 đơn giản hoặc ổ cắm SFP cho mô-đun và cáp quang. Sử dụng cáp đồng Cat6 đơn giản có nghĩa là bạn có thể xây dựng hệ thống SMPTE-2110 với chi phí thấp hơn đáng kể. Cáp rất đơn giản và bộ chuyển mạch Ethernet cho Ethernet 10G rất phổ biến. Trong hầu hết các trường hợp, các tòa nhà hiện đại đều đã lắp đặt cáp Ethernet 10G nên bạn có thể sử dụng cáp hiện có! Ngoài ra, cáp đồng có thể cấp nguồn từ xa cho các thiết bị như bộ chuyển đổi và máy ảnh. Ngoài ra còn có các mô hình cho Ethernet cáp quang. Cáp quang ở tốc độ 10G có chi phí thấp hơn nhiều so với Ethernet 25G hoặc 40G. Bạn thậm chí có thể sử dụng mô-đun 3G, 6G hoặc 12G‑SDI!
Một trong những vấn đề lớn nhất với SMPTE-2110 là cần có kỹ thuật viên CNTT ở chế độ chờ để duy trì hoạt động của hệ thống video. Bộ chuyển đổi IP Blackmagic 2110 giải quyết vấn đề này vì chúng có thể kết nối điểm tới điểm, do đó bạn không cần sử dụng bộ chuyển mạch Ethernet phức tạp nếu không muốn. Điều đó có nghĩa là bạn tận dụng được lợi thế của video IP SMPTE-2110 với cáp Ethernet đơn giản, nguồn điện từ xa và video hai chiều. Nó giống như một quy trình làm việc SDI. Bạn có thể cắm camera vào bộ chuyển đổi giá đỡ và nhận tất cả điều khiển camera, lập trình video, nguồn và kiểm đếm chỉ bằng một cáp duy nhất. Hoặc kết nối bộ chuyển đổi HDMI với bộ chuyển đổi giá đỡ cho màn hình từ xa. Mọi thứ đều tự động cấu hình và chỉ hoạt động.
Bạn có thể kết nối điểm tới điểm của bộ chuyển đổi bằng cáp Ethernet đơn giản giữa các bộ chuyển đổi. Một ví dụ là giữa giá đỡ và bộ chuyển đổi màn hình hoặc máy ảnh. Kết nối điểm tới điểm tự động định cấu hình nên bạn không cần nhập bất kỳ cài đặt nào. Đó là một dây cáp đơn giản mà bạn chỉ cần cắm vào! Với kết nối điểm tới điểm, bạn sẽ có được giải pháp hoàn hảo cho các sự kiện trực tiếp vì cáp Ethernet có thể giúp việc kết nối với camera cực kỳ đơn giản với tất cả các điều khiển, nguồn và video chỉ bằng một cáp duy nhất.

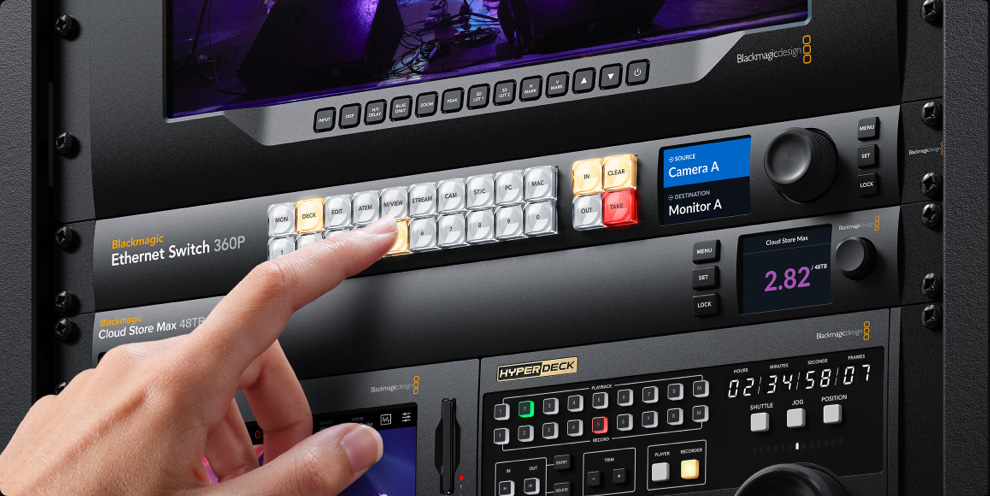

Khi làm việc trong các hệ thống SMPTE-2110 lớn hơn, chẳng hạn như hệ thống phát sóng, bạn có thể kết nối tất cả thiết bị video của mình với bộ chuyển mạch Ethernet. Trong trường hợp này, bạn chỉ cần cắm mọi thứ vào bộ chuyển mạch Ethernet và sau đó thực hiện kết nối giữa các thiết bị bằng cách định cấu hình bộ chuyển mạch Ethernet. Nó hoạt động giống như một bộ định tuyến video lớn vì tất cả các kết nối đều được thực hiện giữa các thiết bị SMPTE-2110. Ngoài ra, tất cả các sản phẩm IP Blackmagic 2110 đều hỗ trợ giao thức NMOS. Việc cấu hình phức tạp hơn nhưng hoàn toàn linh hoạt!
Các sản phẩm video IP Blackmagic SMPTE-2110 có thiết kế khác nhau tùy theo mục đích sử dụng. Các mẫu 2110 IP Mini có kích thước nhỏ nên có thể ẩn sau các thiết bị. Trong khi các mẫu giá đỡ có mặt trước được thiết kế trang nhã với màn hình LCD, vì vậy bạn có thể bước lên và thay đổi cài đặt ngay từ bảng mặt trước. Màn hình cũng hiển thị giám sát video trực tiếp của tất cả đầu vào và đầu ra. Ngoài ra, màn hình LCD còn bao gồm các menu định tuyến để chọn nguồn IP cho từng đầu ra video. Nó giống như một bộ định tuyến mini nhưng được tích hợp ở mặt trước. Các mẫu gắn trên giá có tính năng làm mát chủ động nên chúng có thể được xếp chồng lên nhau trong giá. Ngoài ra, hầu hết các model đều hỗ trợ nguồn PoE Ethernet!

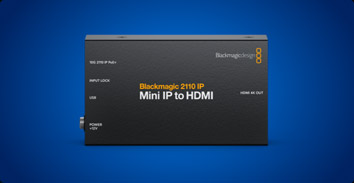

Model này được thiết kế để kết nối TV màn hình lớn hoặc màn hình máy tính với hệ thống IP SMPTE-2110. Thiết kế nhỏ bé của nó giúp bạn có thể gắn nó phía sau màn hình! Nó hoạt động ở tất cả các chuẩn video SD, HD và Ultra HD lên tới 2160p60. Vì vậy, đó là bằng chứng trong tương lai! Nó có kết nối Ethernet RJ-45 10G tiêu chuẩn, vì vậy bạn có thể sử dụng cáp Ethernet CAT-6 thông thường. Bộ chuyển đổi có thể được cấp nguồn qua Ethernet (PoE), do đó bạn thậm chí không cần kết nối nguồn! Mặc dù đã bao gồm nguồn điện DC!
Tất cả các Bộ chuyển đổi IP Blackmagic 2110 đều hỗ trợ các thông số kỹ thuật giao diện NMOS để tất cả các thiết bị video IP 2110 có thể hoạt động cùng nhau như một bộ định tuyến ảo lớn. Plus Videohub Smart Control có thể định tuyến nguồn đến đích trên mạng IP 2110 vì nó có thể hoạt động như bộ điều khiển NMOS. Đặc tả giao diện NMOS mô tả cách phát hiện và kiểm soát các thiết bị SMPTE-2110 trên mạng IP. Bộ chuyển đổi IP Blackmagic 2110 hỗ trợ IS-04 để khám phá và đăng ký thiết bị video IP và IS-05 để quản lý kết nối giữa các thiết bị video IP. Điều này có nghĩa là bạn có thể tạo kết nối giữa nguồn và đích giống như bộ định tuyến SDI truyền thống!
Bộ chuyển đổi IP Blackmagic 2110 được thiết kế để hỗ trợ video chất lượng cao nhất. 10-bit là tiêu chuẩn truyền hình được sử dụng phổ biến nhất vì màu sắc có thể được thể hiện với độ chính xác gấp 4 lần so với video 8-bit. Chỉ làm việc với video 10 bit sẽ đảm bảo tất cả hình ảnh đều là pixel hoàn hảo để truyền pixel của nguồn SDI gốc, do đó, bạn luôn làm việc ở chất lượng cao nhất có thể. Điều này có nghĩa là bạn không bị giảm chất lượng, ngay cả ở tốc độ khung hình cao Ultra HD, nhờ đó, bạn sẽ có được phím màn hình xanh sắc nét nhất cùng với tiêu đề sắc nét và hiệu chỉnh màu sắc! Ngoài ra, Bộ chuyển đổi IP Blackmagic 2110 còn bao gồm tính năng định giờ lại SDI để tất cả các thiết bị trong studio của bạn đều nhận được tín hiệu được tái tạo với độ giật SDI rất thấp.

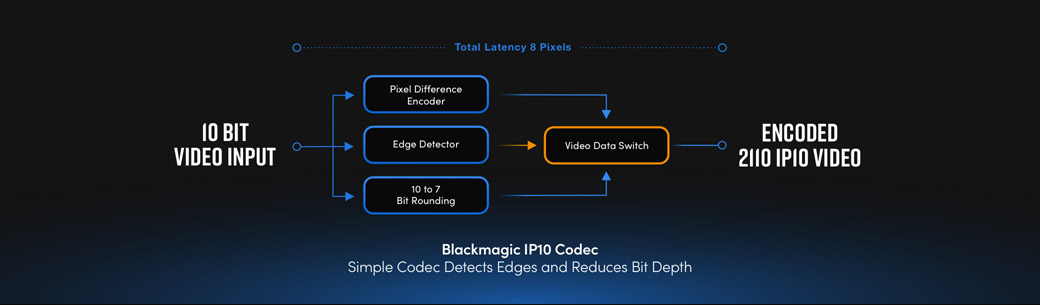

Bằng cách sử dụng Ethernet 10G, các sản phẩm video IP Blackmagic SMPTE-2110 có thể nhỏ hơn, tiêu thụ điện năng thấp hơn và giá cả phải chăng hơn. Ngoài ra, Ethernet 10G có thể cho phép các sản phẩm được cấp nguồn từ xa. Tuy nhiên, khi sử dụng Ultra HD trên 30 khung hình/giây sẽ không đủ băng thông cho video 10 bit không nén. Mặc dù tất cả các tiêu chuẩn HD và Ultra HD ở tốc độ 30 khung hình/giây trở xuống đều có thể được gửi không nén ở dạng 10 bit. Tuy nhiên, Ultra HD tốc độ khung hình cao cần có codec để giảm tốc độ dữ liệu. Codec Blackmagic IP10 giải quyết vấn đề này! Nó có độ trễ thấp gồm 8 mẫu, là tiêu chuẩn mở và không có phí giấy phép. Ngoài ra, đây là một codec cực kỳ nhỏ sử dụng rất ít tài nguyên FPGA, nên nó đảm bảo các sản phẩm video IP SMPTE-2110 vẫn có giá cả phải chăng!

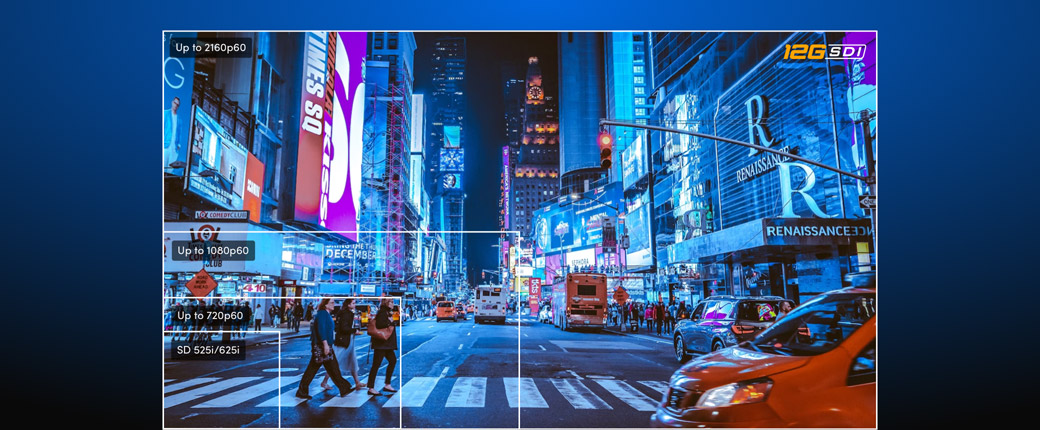

Bộ chuyển đổi IP Blackmagic 2110 có các kết nối hỗ trợ các chuẩn video SD, HD và Ultra HD. Điều này có nghĩa là nó có thể kết nối thiết bị phát sóng SDI hiện có của bạn với cơ sở hạ tầng dựa trên IP mới. Ở độ phân giải tiêu chuẩn, Blackmagic 2110 IP Converter hỗ trợ cả hai tiêu chuẩn 525i59.94 và 625i50. Ở độ phân giải cao, Blackmagic 2110 IP Converter hỗ trợ tất cả các tiêu chuẩn video 720p lên đến 720p60, tất cả các tiêu chuẩn 1080 xen kẽ lên đến 1080i60 và tất cả các tiêu chuẩn 1080p lên đến 1080p60. Ở Ultra HD, bạn nhận được hỗ trợ cho tất cả các tiêu chuẩn lên tới 2160p60. Bộ chuyển đổi sẽ tự động chuyển sang chuẩn video mới khi đầu vào thay đổi. Ngoài ra, các mẫu đa kênh có thể chạy tiêu chuẩn video khác nhau trên mỗi kênh.

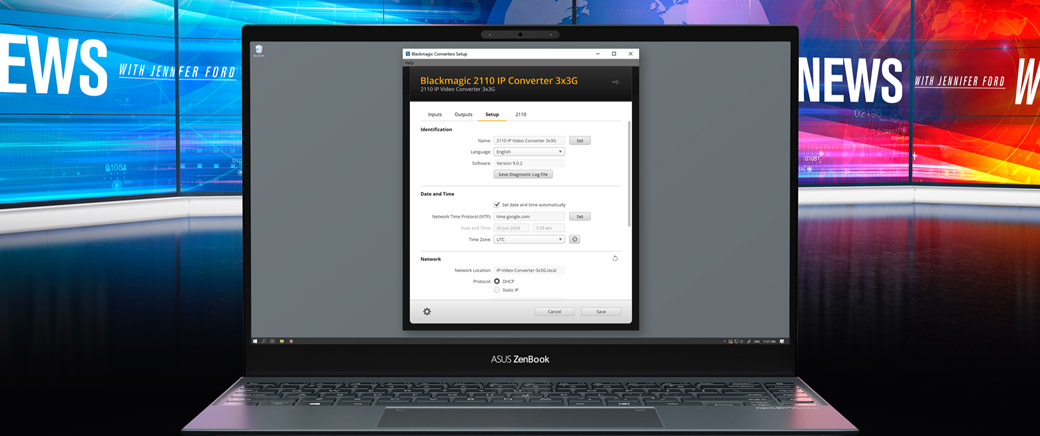

Khi bạn cài đặt nhiều thiết bị trong các hệ thống phát sóng phức tạp, việc quản trị thiết bị từ xa là rất quan trọng để chẩn đoán sự cố, thay đổi cài đặt và nâng cấp phần mềm. Tiện ích Blackmagic Converter có thể được tải xuống miễn phí để bạn có thể cập nhật phần mềm chuyển đổi và thay đổi cài đặt. Ngoài ra, nó có sẵn trên cả Mac và Windows. Phần mềm có thể được kết nối trực tiếp với cổng USB hoặc trên các mẫu giá đỡ mà bạn có thể kết nối qua kết nối Ethernet với mạng IP của mình. Quản trị qua Ethernet có nghĩa là bạn có thể thay đổi cài đặt trên nhiều bộ chuyển đổi từ một máy tính. Thật tuyệt vời khi bộ chuyển đổi được đặt ở những vị trí khó tiếp cận!

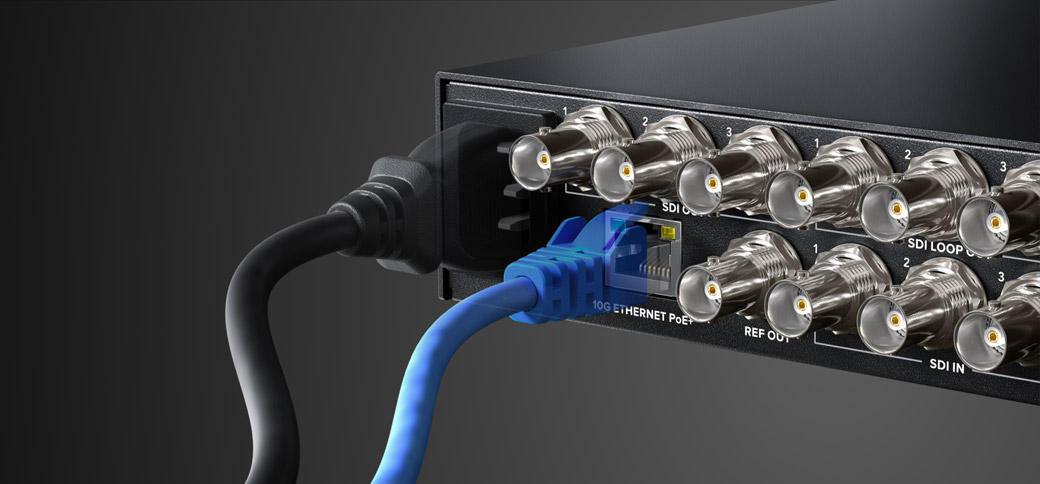

Các model gắn trên giá của Bộ chuyển đổi IP Blackmagic 2110 bao gồm nguồn điện AC tích hợp. Điều này có nghĩa là bạn có thể cắm vào bất kỳ ổ cắm trên tường nào. Bộ nguồn quốc tế tự động hoạt động từ 100 đến 240V AC nên bạn có thể sử dụng ở mọi nơi trên thế giới. Nhưng hầu hết các Bộ chuyển đổi IP Blackmagic 2110 đều hỗ trợ cả kết nối nguồn AC và PoE+, do đó các bộ chuyển đổi có thể được cấp nguồn từ kết nối Ethernet. Điều đó thật tuyệt khi nguồn điện ở nơi sắp lắp đặt bộ chuyển đổi bị hạn chế. Nhưng PoE+ cũng rất tốt cho nguồn điện dự phòng vì bộ chuyển đổi vẫn hoạt động ngay cả khi không cắm cáp nguồn bên ngoài! Với sự hỗ trợ PoE+, bạn luôn có một nguồn năng lượng dự phòng tuyệt vời.
Bộ chuyển đổi IP Blackmagic 2110 hỗ trợ nhiều ngôn ngữ trong tiện ích thiết lập hoặc menu trên các kiểu máy có màn hình LCD, vì vậy điều này có nghĩa là bạn có thể đặt giao diện người dùng sang ngôn ngữ bạn thích. Bạn nhận được hỗ trợ cho các ngôn ngữ tiếng Anh, tiếng Trung, tiếng Nhật, tiếng Hàn, tiếng Tây Ban Nha, tiếng Đức, tiếng Pháp, tiếng Nga, tiếng Ý, tiếng Bồ Đào Nha, tiếng Thổ Nhĩ Kỳ, tiếng Ba Lan và tiếng Ukraina. Chỉ cần vào menu LCD ở bảng mặt trước để đặt ngôn ngữ, ngoài ra bạn luôn có thể thay đổi ngôn ngữ bất kỳ lúc nào trong tương lai. Khi ngôn ngữ được chọn, các menu trên tất cả màn hình LCD sẽ thay đổi sang ngôn ngữ đã chọn. Điều này có nghĩa là các sản phẩm của Blackmagic Design hoàn hảo để lắp đặt vào các hệ thống sản xuất trực tiếp được vận chuyển đi làm việc trên toàn cầu!
